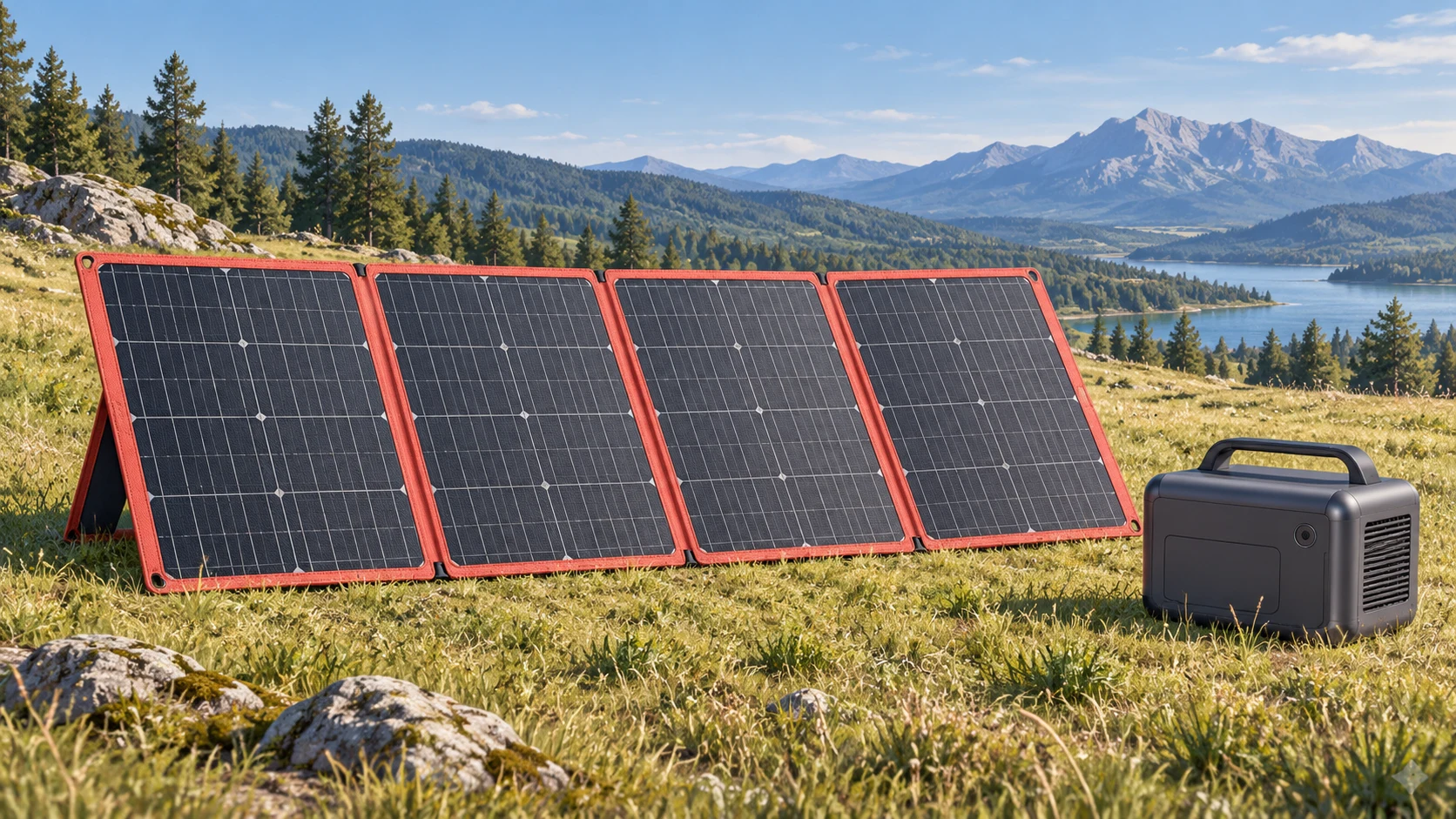

Как подобрать солнечную панель для портативной электростанции
Панель и станция совместимы только тогда, когда одновременно подходят напряжение, ток, мощность, разъём и полярность. Одинаковая надпись «XT60» ещё не делает любое сочетание безопасным.
Пять параметров совместимости
- Рабочее напряжение Vmp панели должно находиться внутри диапазона солнечного входа станции.
- Напряжение холостого хода Voc не должно превышать максимальное входное напряжение даже на холоде.
- Рабочий ток Imp и ток короткого замыкания Isc нужно сопоставить с ограничением станции.
- Мощность панели не должна нарушать требования производителя. Станция может ограничить вход, но это не отменяет лимиты напряжения и тока.
- Разъём и полярность должны совпадать. Переходник меняет форму штекера, но не преобразует электрические параметры.
Ограничения станций
| Станция | Солнечный вход | Практический вывод |
|---|---|---|
| ALLPOWERS R600 | XT60, 12–60 В, до 8,8 А, до 220 Вт | 100 Вт подходит по заявленным параметрам; более мощные DOKIO требуют проверки тока |
| ALLPOWERS S300 Plus | XT60, до 100 Вт; диапазон зависит от ревизии | ориентируйтесь на 100-ваттную панель и инструкцию своей станции |
Панели DOKIO из каталога
| Панель | Заявленные параметры | R600 | S300 Plus |
|---|---|---|---|
| FFSP-110M, 100 Вт | 18 В, 6,1 А | Параметры укладываются | Базовый вариант до 100 Вт |
| FFSP-160M, 150 Вт | 18 В, 8,89 А | Ток на границе: нужна проверка | Выше лимита 100 Вт |
| FFSP-220M, 200 Вт | 18 В, 11,12 А | Ток выше лимита 8,8 А | Мощность и ток выше лимита |
Таблица основана на параметрах карточек товаров и официальных ограничениях станций. Перед фактическим подключением приоритет имеют шильдик вашей панели и инструкция конкретной ревизии станции.
Как подключать панель к power station
- Уберите панель из прямого солнца или накройте её, пока соединяете разъёмы.
- Проверьте напряжение, ток, разъём и полярность.
- Подключайте панель к солнечному входу станции напрямую через подходящий кабель. PWM-контроллер DOKIO между панелью и станцией не нужен.
- Разверните панель к солнцу и убедитесь, что входная мощность появилась на экране станции.
- В первые минуты контролируйте кабели и разъёмы: они не должны заметно нагреваться.
Когда нужен контроллер DOKIO
Комплектный PWM-контроллер предназначен для зарядки подходящего 12-вольтового аккумулятора. В этом сценарии сначала подключают контроллер к аккумулятору, затем панель — точную последовательность нужно сверить с инструкцией контроллера.
Портативная электростанция уже содержит собственный контроллер солнечного входа, поэтому внешний PWM-блок обычно обходят. Подробные схемы собраны в инструкции по подключению DOKIO.
Почему реальная мощность ниже паспортной
Номинал панели измеряют в лабораторных условиях. Облака, угол к солнцу, нагрев элементов, тень даже от небольшой ветки и потери в кабеле уменьшают отдачу. Для складной панели особенно важно расправить все секции и исключить частичное затенение.
Мощность входа также ограничивает сама станция. Например, S300 Plus не примет больше своего лимита даже от более крупной панели.
Частые вопросы
Можно ли подключать панель через контроллер DOKIO?
К портативной станции панель обычно подключают напрямую: у станции есть собственный контроллер. PWM-блок DOKIO используют с подходящим 12-вольтовым аккумулятором.
Достаточно ли совпадения разъёма XT60?
Нет. Нужно дополнительно проверить напряжение, ток, мощность и полярность. Переходник не преобразует электрические параметры.
Можно ли подключить панель большей мощности?
Только если производитель станции это допускает и напряжение с током остаются в разрешённых пределах. Для R600 и S300 Plus ограничения различаются.
