DOKIO FFSP-110 / 160 / 220 — инструкция по подключению
На этой странице собраны основные сценарии подключения панелей DOKIO FFSP: к портативной электростанции, к 12V аккумулятору через комплектный PWM-контроллер, к автохолодильнику.
FFSP-110
FFSP-160
FFSP-220
XT60 / DC / SAE
Комплект
Панель DOKIO, PWM-контроллер 12V, кабель SAE → XT60, кабель XT60 → крокодилы, кабель JY60 → DC, 5 DC-переходников, инструкция
Контроллер
10A для FFSP-110 / 160, 20A для FFSP-220
Электростанция
к портативной станции панель подключается напрямую, без комплектного PWM-контроллера
Проверка панели
лучше всего проверять на улице, на прямом солнце; через стекло и в помещении мощность заметно ниже

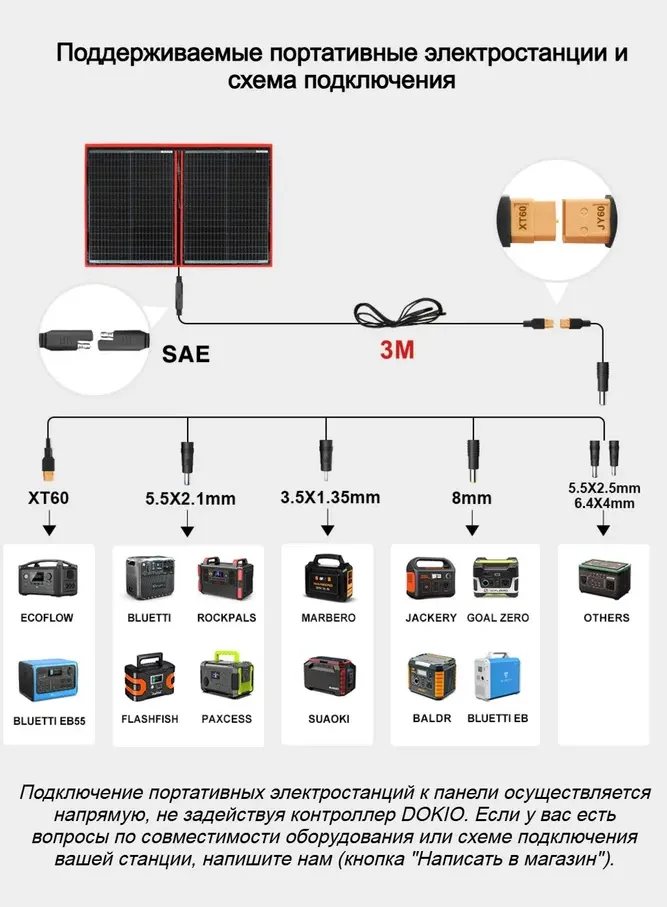

1. Подключение к портативной электростанции
- Комплектный PWM-контроллер в этом режиме не используется.
- Если у станции вход XT60 — подключайте панель напрямую кабелем SAE → XT60.
- Если у станции вход DC — используйте цепочку SAE → XT60 → JY60 → DC и, при необходимости, нужный наконечник.
- Подключайте напрямую только к станциям с отдельным солнечным входом и подходящим диапазоном входного напряжения.
Для power station панель подключается напрямую, но совместимость определяется напряжением, током, мощностью и полярностью, а не только разъёмом. По заявленным параметрам FFSP-110 подходит для ALLPOWERS R600 и соответствует лимиту S300 Plus. У FFSP-160 ток находится у границы лимита R600, а FFSP-220 превышает его; такие связки нельзя использовать без отдельной проверки.
ALLPOWERS R600Базовая панель — FFSP-110; для 160/220 нужна проверка тока
ALLPOWERS S300 PlusСолнечный вход до 100 Вт: ориентируйтесь на FFSP-110
Подобный принцип подключения используется и для многих других портативных станций: EcoFlow, Bluetti, Jackery, Romoss, Easun Power и других моделей с отдельным солнечным входом. Главное — проверить тип разъёма, допустимое входное напряжение и предел входной мощности станции.

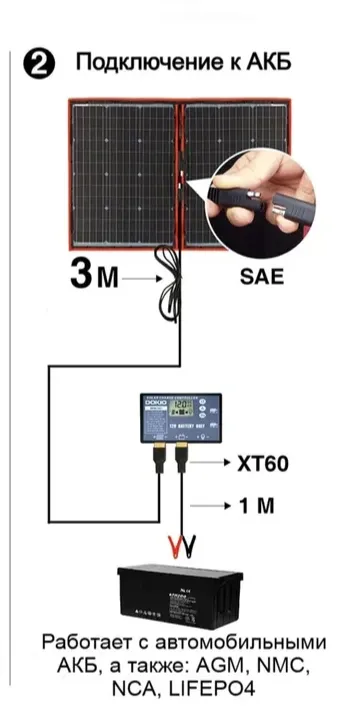

2. Подключение к 12V аккумулятору через контроллер
Последовательность подключения: сначала контроллер к аккумулятору, и только потом панель к контроллеру. При отключении — наоборот: сначала уберите панель от солнца / отключите её, затем отсоедините аккумулятор.
- Подключите к контроллеру кабель XT60 → крокодилы.
- Подсоедините крокодилы к аккумулятору: красный к «+», чёрный к «−».
- После этого подключите панель к контроллеру.
- Убедитесь, что на контроллере выбран корректный режим типа аккумулятора.
Какие аккумуляторы поддерживаются
| Режим | Тип аккумулятора | Когда выбирать |
|---|---|---|
| B1 | AGM / GEL / герметичный свинцово-кислотный | Подходит для AGM и GEL аккумуляторов, а также для многих герметичных необслуживаемых свинцовых АКБ.. |
| B2 | Заливной / обслуживаемый свинцово-кислотный | Режим для классического 12V автомобильного аккумулятора с жидким электролитом. |
| B3 | Li-ion / NMC / NCA | Для 12V литий-ионных аккумуляторных сборок на элементах Li-ion, NMC или NCA. Такие АКБ встречаются в переносных батарейных сборках и некоторых автономных системах. |
| B4 | LiFePO4 (литий-железо-фосфат) | Для 12V LiFePO4 аккумуляторов. Часто используются как тяговые, кемпинговые или аккумуляторы для автономных систем благодаря ресурсу и стабильной работе. |
Если точный тип аккумулятора неизвестен, сначала посмотрите маркировку на корпусе АКБ или его паспорт. Для классического автомобильного аккумулятора с жидким электролитом обычно выбирают B2; для AGM — B1; для LiFePO4 — B4.
Как переключить режим АКБ на контроллере
- Подключите аккумулятор к контроллеру.
- Зажмите верхнюю кнопку примерно на 7 секунд, пока контроллер не перезагрузится и не появится надпись PV → 00 AH.
- Короткими нажатиями верхней кнопки дойдите до BAT.
- Зажмите одновременно верхнюю и нижнюю кнопку примерно на 5 секунд, пока режим не начнёт мигать.
- Короткими нажатиями верхней кнопки выберите B1 / B2 / B3 / B4.
- Ещё раз зажмите обе кнопки примерно на 5 секунд, чтобы сохранить выбор.
3. Зарядка телефона / USB-питание
Рекомендуемый вариант: если вы хотите заряжать телефон от USB контроллера, сначала подключите контроллер к 12V аккумулятору, затем панель, и только после этого — телефон.
- Подключите контроллер к 12V аккумулятору.
- Подключите панель к контроллеру.
- После этого подключите телефон или power bank к USB-выходу контроллера.
Важно: схема «панель → контроллер → телефон» без аккумулятора может работать нестабильно: мощность на солнце меняется, а контроллер без АКБ часто ведёт себя менее стабильно. Для телефона надёжнее использовать либо 12V АКБ + контроллер, либо портативную станцию.
- для кратковременной зарядки удобнее портативная электростанция
- для длительной стоянки — панель + контроллер + 12V АКБ
- не оставляйте телефон и контроллер под дождём
4. Автохолодильник / нагрузка
Вариант A — через портативную станцию
- Панель заряжает станцию напрямую, комплектный PWM-контроллер не нужен.
- Сам холодильник подключается уже к выходам станции: 220V AC или 12V прикуриватель — в зависимости от модели холодильника.
- Этот вариант обычно удобнее в поездках, на выездах и в кемпинге.
Вариант B — через контроллер и 12V АКБ
- Для автохолодильника более надёжная схема: панель → контроллер → 12V аккумулятор.
- Сам холодильник лучше подключать параллельно к аккумулятору через предохранитель.
- Разъём LOAD на контроллере лучше использовать только для маломощной 12V нагрузки, а не для компрессорного холодильника.
5. Влагозащита, проверка и уход
Как правильно проверять
- лучшее место для проверки — улица и прямое солнце
- через стекло, на балконе и в помещении мощность ниже
- в облачную погоду мощность заметно снижается
- даже частичное затенение одной секции уменьшает общую отдачу
- если станция или АКБ уже почти заряжены, фактическая мощность тоже может быть ниже
Влагозащита
- сама панель — IP65: брызги и лёгкий дождь допустимы
- погружать панель в воду нельзя
- контроллер, открытые разъёмы и соединения влагозащиты не имеют
- не используйте комплект в сильный дождь, град и при длительном намокании
Хранение
- после использования храните панель чистой и сухой
- складывайте без сильных перегибов
- не давите на поверхность панели
- перед упаковкой убедитесь, что контроллер и разъёмы сухие
Если остались вопросы по совместимости
Если вы не уверены, подходит ли разъём, станция или аккумулятор, лучше уточнить это до подключения. Для подбора полезно сразу прислать фото разъёма, модель станции или аккумулятора и параметры входа.
