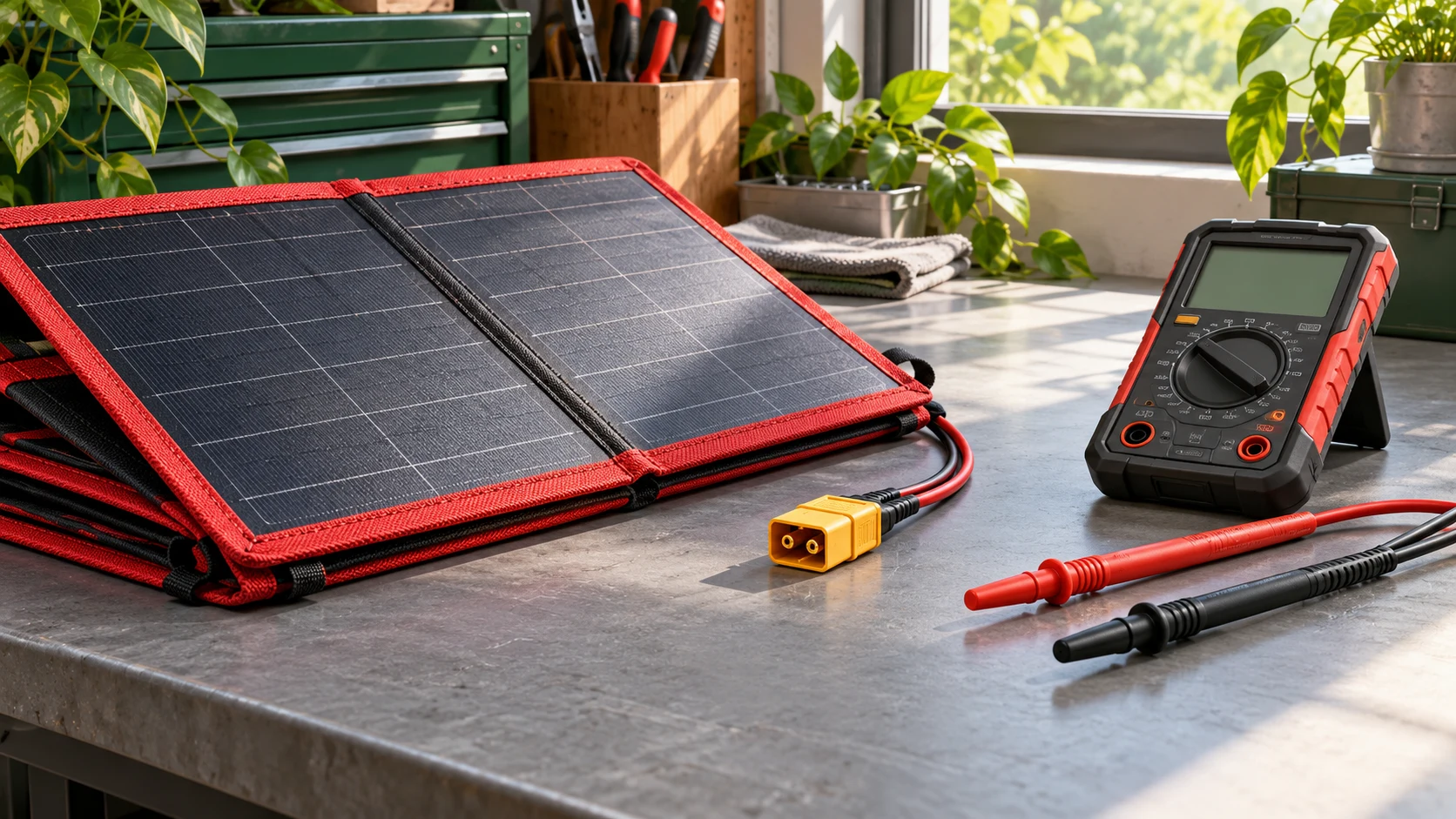

Солнечная панель не заряжает станцию: что проверить без разборки

Остановитесь при признаках повреждения

Если есть запах, деформация, оплавление, повреждённая изоляция, вода в разъёмах или необычный нагрев, прекратите использование. Дальнейшая проверка не должна включать вскрытие корпуса или попытки обойти защиту. Сфотографируйте повреждение и обратитесь в поддержку.

Ниже порядок внешней проверки исправного на вид оборудования. Он не заменяет инструкцию и не является рекомендацией самостоятельно ремонтировать аккумулятор или контроллер.

Шаг 1. Условия и заряд батареи

Полностью раскройте панель на открытом свету, уберите тень и проверьте ориентацию. Через окно, вечером или при плотной облачности энергии может не хватать для заметного заряда. Дайте показаниям стабилизироваться после перестановки.

Проверьте процент заряда и ограничения зарядки в настройках. Почти полная батарея или установленный предел могут уменьшать приём энергии. Отдельно оцените температуру: холодная либо перегретая станция может временно запрещать зарядку.

Шаг 2. Правильный вход и назначение контроллера

Панель должна быть подключена к входу, который производитель станции предназначил для солнечной зарядки. Выходы DC и USB не становятся входами только потому, что удалось подобрать переходник. Назначение каждого порта смотрите по маркировке.

В комплекте некоторых DOKIO есть PWM-контроллер для отдельного подходящего аккумулятора. Между панелью и солнечным входом power station такой контроллер обычно не используют: внутри станции уже есть собственная схема зарядки. Для конкретного комплекта сверяйтесь с инструкцией DOKIO и руководством станции.

Шаг 3. Совместимость, а не только разъём

Сравните напряжение холостого хода панели, рабочий ток, ограничения мощности и полярность. Не путайте рабочее напряжение с напряжением холостого хода. Совпавший XT60 или SAE не гарантирует соответствие остальных параметров. Кабель-переходник не является преобразователем напряжения.

Особое внимание нужно при замене одной панели на несколько: последовательное соединение повышает напряжение, параллельное меняет ток. Не собирайте такие комбинации без прямого разрешения производителя и проверки всей схемы.

Шаг 4. Контакты и понятный контрольный опыт

В разрешённых инструкцией условиях проверьте, что штатные соединения собраны полностью, без чрезмерного усилия и натяжения. Подключения выполняйте по руководству, предварительно убрав панель из прямого света. Не замыкайте контакты для проверки и не касайтесь открытых проводников.

Если доступен заведомо совместимый исправный кабель или панель, замена одного элемента за раз помогает сузить причину. Произвольный кабель неизвестного происхождения не считается контрольным. Измерения электрических параметров при отсутствии навыка лучше поручить специалисту.

Что отправить в поддержку

• Модель и ревизию станции, фотографию экрана с ошибкой.
• Фото шильдика панели с электрическими параметрами.
• Общий вид соединений и обозначения переходников.
• Температуру, погоду, уровень заряда и показания входа.
• Уточнение, работал ли этот же комплект раньше.

Эти данные полезнее сообщения «не заряжает». Для выбора нового комплекта посмотрите руководство по совместимости и карточку DOKIO 100 Вт. Мощная панель сама по себе не исправит ошибку подключения.
